解碼興邦掃碼充電插座：物聯網時代的智能用電工作原理
文章出處：http://m.aofeitemedical.com
作者：興邦電子
[文章內容簡介]：興邦掃碼充電插座的工作原理，本質是物聯網技術在用電場景的深度應用，通過 “終端設備 - 云端平臺 - 用戶終端” 的三方互聯，實現了指令交互、供電計量、安全防護與運維管理的全流程智能化。它不僅破解了公共場所用電難、管理亂、安全隱患大的痛點，更通過技術創新推動了用電場景的規范化升級。從小區到景區，從個人充電到商業運營，這套智能工作體系正在為人們的生活帶來更便捷、更安全、更高效的用電體驗，成為物聯網時代智能硬件落地應用的典型范例。
在小區、集市、景區等公共場所，私拉亂接電線充電的亂象曾長期困擾人們，既存在嚴重安全隱患，又難以實現規范管理。興邦掃碼充電插座的出現，通過物聯網、智能控制與安全防護技術的深度融合，構建了 “隨掃隨用、安全可控、智能管理” 的用電解決方案。其工作原理并非簡單的 “掃碼通電”，而是一套涵蓋指令交互、供電計量、安全防護、后臺管控的全流程智能系統，每一個環節都暗藏精密的技術邏輯。
一、物聯網驅動的指令交互：從掃碼到通電的毫秒級響應

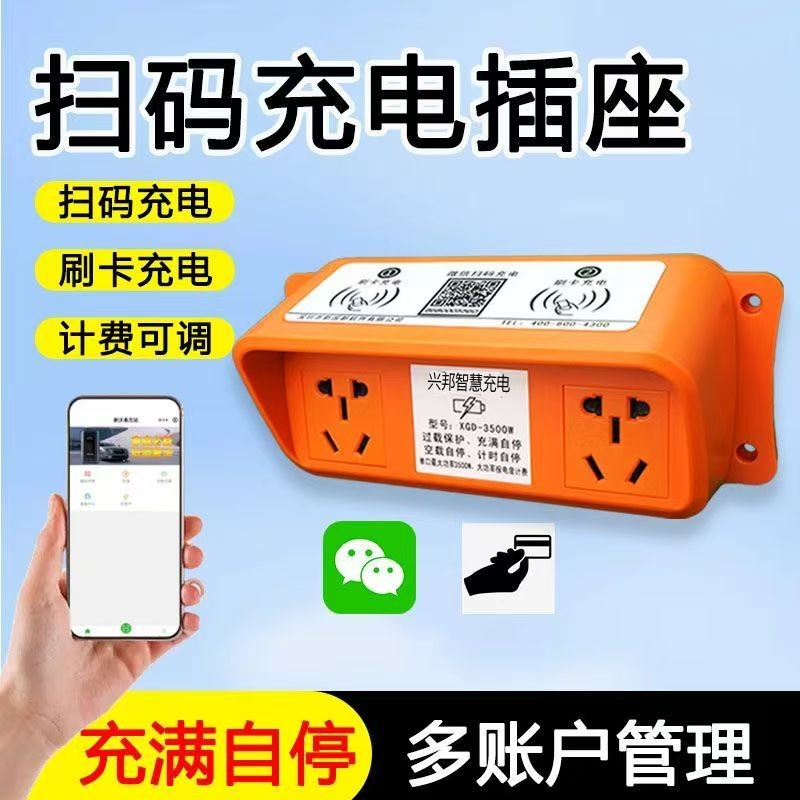

興邦掃碼充電插座的核心交互邏輯基于物聯網技術構建，實現了用戶操作與設備響應的無縫銜接。每個插座接口均配置專屬二維碼，內置 4G 全網通通訊單元與 GPRS 網絡模塊，通過 TCP 連接協議與云端服務器建立穩定通信。用戶無需下載 APP，使用微信或支付寶掃碼后即可進入可視化操作界面，選擇按時長、按功率或按次計費等靈活套餐，完成支付后信息將同步至云端平臺。

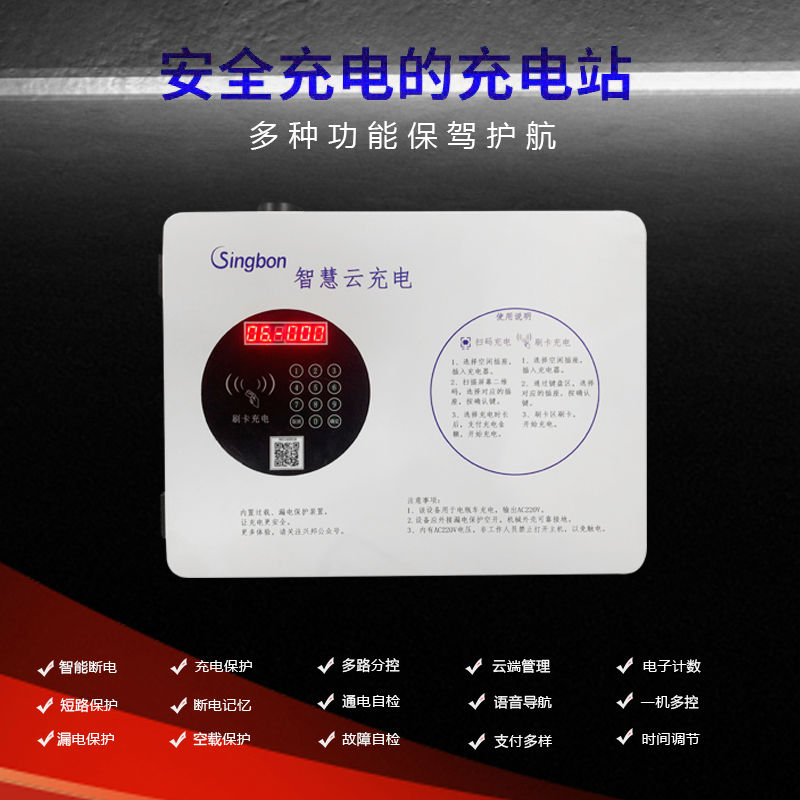

為適配無網絡或老年用戶群體，設備同時集成射頻刷卡控制模塊，支持 IC 卡刷卡支付。當用戶刷卡時，設備會向服務器發送 8 字節卡號數據，服務器快速校驗卡片有效性與余額后，反饋允許充電指令，用戶輸入插座號即可啟動供電。整個指令交互過程遵循嚴格的通信協議規范，數據幀以固定的 0x5aa5 幀頭和 0x7887 幀尾封裝，包含充電站編號、指令碼、校驗位等關鍵信息，確保傳輸準確性。在網絡狀態良好時，從掃碼支付到通電響應僅需 10 秒，即使網絡擁堵，最長響應時間也不超過 3 分鐘。
二、精準計量與供電控制：按需分配的智能供電機制

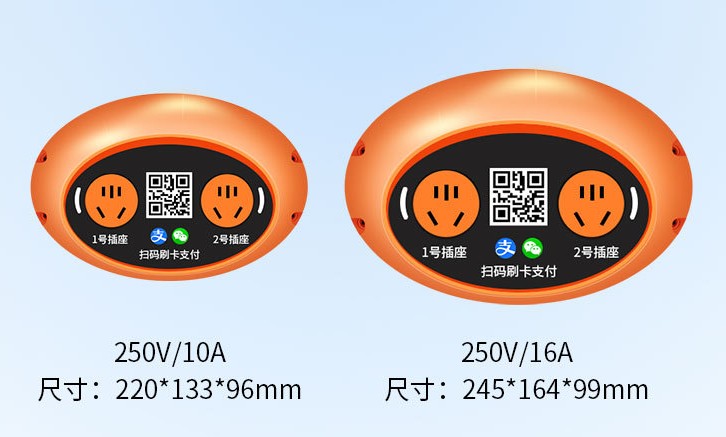

供電啟動環節是興邦插座實現 “公平計費、適配多元設備” 的核心。當云端服務器下發通電指令后，設備內部的弱電控制模塊（以單片機為核心）會驅動強電計量控制模塊，接通對應接口的供電回路。市電進入插座后，先經過穩壓濾波電路處理，將 220V 交流電轉換為穩定輸出，單路最大支持 2200W 功率，可滿足電動自行車、手機、洗衣機等不同設備的用電需求。
供電過程中，內置的電能計量芯片發揮關鍵作用。該芯片集成三路高精度 Sigma-Delta ADC，可同時測量電流、電壓有效值、有功功率等參數，通過 UART/SPI 接口實時將數據傳輸至主控單元，并同步至云端平臺。服務器按照每分鐘一次的頻率發送 0x23 指令讀取功率數據，實現按功率分段計費，用戶界面會實時顯示剩余充電時間與金額，支持中途追加電量或暫停充電，未用完的余額可即時退還。此外，設備具備斷電記憶功能，若充電過程中突發停電，再次來電后可自動恢復之前的充電狀態，避免用戶權益受損。
三、全維度安全防護：從硬件到智能的多重保障
安全是興邦掃碼充電插座的核心設計原則，通過硬件防護與智能監測的雙重機制，構建全流程安全屏障。在硬件層面，設備外殼采用阻燃 PC+GF 絕緣材料，充電接口配備防誤觸保護門與雙重閉鎖保護蓋，有效防止兒童誤觸或異物塞入；內部線路采用耐高溫阻燃線纜，關鍵部位加裝絕緣套管，外殼防護等級達到 IP54 以上，可抵御雨水飛濺與灰塵侵入，適配 - 20~+55℃的寬溫工作環境。
智能防護方面，系統搭載多重監測傳感器與快速響應機制。充電過程中，實時監測輸出電流、電壓、樁體溫度等參數，當檢測到過載（電流超 10A）、短路或漏電（剩余電流超 30mA）時，會在 0.01~0.1 秒內觸發斷電保護。針對電池過充這一核心安全隱患，設備通過識別電池充滿信號自動切斷電源；同時具備空載斷電功能，當檢測到插座未連接設備或設備拔離時，立即斷開供電回路。部分戶外機型還加裝防雷模塊與紅外人體傳感器，檢測到兒童靠近時會觸發聲光提醒，進一步降低安全風險。
四、云端后臺管理：集約化的運維管控體系
興邦掃碼充電插座通過與云端管理平臺的實時互聯，實現了無人化、集約化的運維管理。管理人員可通過電腦或手機端后臺，遠程設置各插座的計費標準、功率限制、充電時長上限等參數，適配不同場景的運營需求。后臺系統實時接收每臺設備的運行數據，包括在線狀態、充電進度、交易記錄、故障信息等，形成可視化數據報表，便于運營方掌握設備利用率與收益情況。
當設備出現通信故障、過載保護觸發或硬件損壞時，系統會自動發送預警信息，標注故障位置與類型，運維人員可快速上門排查維修，大幅降低管理成本。對于斷網等特殊情況，服務器會按照最后一次讀取的功率數據繼續計費，重新聯網后通過 0x28 指令讀取所有通道狀態，校準計費數據，確保運營方與用戶的利益平衡。這種云端統籌的管理模式，讓單臺主機可拖帶 10~40 路插座，無需專人現場值守，實現了 “一次投入、長久受益” 的運營模式。
?
結語
興邦掃碼充電插座的工作原理，本質是物聯網技術在用電場景的深度應用，通過 “終端設備 - 云端平臺 - 用戶終端” 的三方互聯，實現了指令交互、供電計量、安全防護與運維管理的全流程智能化。它不僅破解了公共場所用電難、管理亂、安全隱患大的痛點，更通過技術創新推動了用電場景的規范化升級。從小區到景區，從個人充電到商業運營，這套智能工作體系正在為人們的生活帶來更便捷、更安全、更高效的用電體驗，成為物聯網時代智能硬件落地應用的典型范例。
